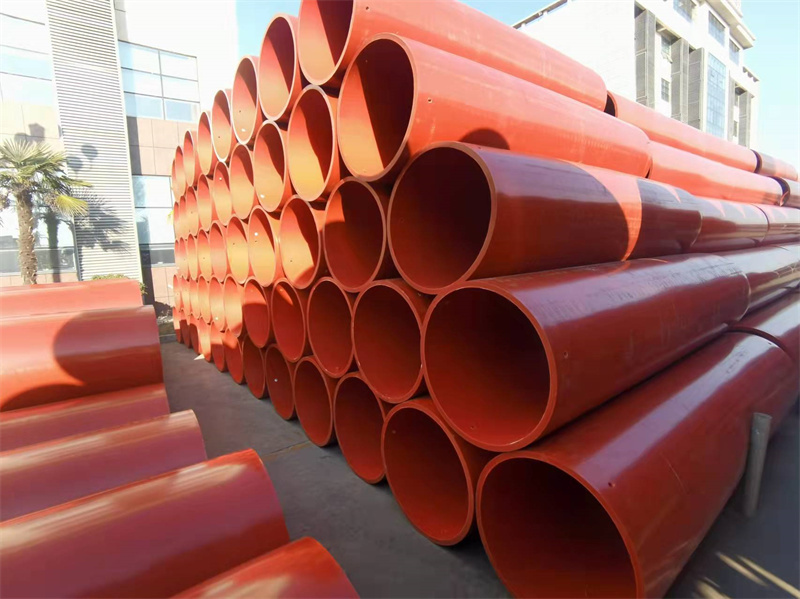

安全救生通道 逃生管道薄厚徑設計
安*全救生通道 逃生管道薄厚徑設計
薄壁圓管在受到隧道頂部大能量塊石側向沖擊的過程中，結構下半部分的整體彎曲變形較小，變形以沖擊點局部凹陷為主。
根據Hertxz接觸力學理論，采用Thornton假設，設材料具有理想彈塑性，則兩接觸物體之間的接觸壓力，在能量分析的基礎上，圓管受到側向沖擊時局部凹陷值△與側向載荷 P之間的關系，則可推出圓管受到側向沖擊時局部凹陷值，為圓管材料的屈服應力；Ｈ為圓管的厚；Ｄ為圓管的直徑。
安*全救生通道、抱箍鏈接逃生管道（分子量約為300萬），規格為Φ800*30其主要參數取值為：屈服強度σ1=3,7GPa，彈性模量：E1=700MPa；泊松比ν1=0, 2； 密度：ρ1=50kg/3。
沖擊試件為塊狀花崗巖，初步選定巖塊直徑為0,67m，巖體參數取值為：彈性模量 E2=40GPa， 泊松比ν2=0,2 ，密度ρ2=3000kg/m3。 巖塊重量 W=400kg。
取隧道中*心及邊頂部到圓管頂部的高度的級限值H為7m和5m,將塊石自由釋放，分別對超高分子量隧道逃生管道和鋼管進行沖擊，此時可根據能量守恒定律計算出巖塊下落速度，分別為v1=11,7m/s。 取不同圓管壁厚H進行計算，不同壁厚尺寸的圓管沖擊變形值得計算結果，根據實驗結果可以看出，隨著圓管壁厚的增加，塊石下落引起的圓管凹陷變形值越來越小。當塊石下落高度ｈ＝7ｍ時、壁厚Ｈ＝24mm時，超高分子量隧道逃生管道的凹陷變形值Δ＝0,048m，約為圓 管直徑的8%；當下落高度h＝5ｍ時、壁厚Ｈ＝24mm時，凹陷變形值 Δ＝0,038m，變形值更小。此時，超高分子量隧道逃生管道變形凹陷后，管內的通行空間為588mm，滿足人體工程學要求，人能安*全通過應急通道。當壁厚較小時，變形值增*大，可能不安*全當壁厚更大時，盡管安*全性增加，但管材重量 也隨之增加，致使成本上升，搬運困難。 因此，設計中取超高分子量隧道逃生管道壁厚為24mm以上是適宜的。
